مبناي كار دستگاه هاي شستشوي اولتراسونيك استفاده از ضربه هاي ناشی از کاویتاسیون ایجاد شده توسط امواج التراسونیک مي باشد. اصول کلی فرآيند شستشوي اولتراسونيك مبتنی بر غوطه وری قطعات مورد نظر در یک مایع واسطه می باشد که این مایع، توسط یک مولد امواج التراسونیک با فرکانس و شدت بسیار بالایی مرتعش شده و باعث ايجاد کاویتاسیون در مايع مي شود. سيگنال هاي فركانس بالاي توليد شده توسط ژنراتورهاي اولتراسونيك در محدوده 25 ~ 45 KHZ با كمك اثر پيزو الكتريك با همان فركانس اوليه به ارتعاشات مكانيكي تبديل شده و در مايع شستشو انتشار مي يابند، ضربه هاي ناشی از کاویتاسیون ایجاد شده توسط امواج اولتراسونیک، عمل شستشو و پاک کردن قطعه به ويژه زدودن چربي ها، گرد و خاك و تا اندازه اي رفع پليسه هاي ظريف را انجام می دهند.
ويژگي هاي استفاده از سيستم شستشوي اولتراسونيك:
- تمیز کردن سطوح پيچيده و نامنظم، حفره، گودال و شکاف با کیفیت خوب
- استفاده از ظرفيت بالا و متعاقبا" كاهش هزينه ها
- شستشوي سريع قطعات همراه با راندمان بالا
- عدم نیاز به کار نیروی انسانی (شستشو به صورت دستی)
- حداقل آلودگی برای محیط زیست
- امکان تنظیم سیستم برای شرایط کاری و قطعات مختلف
- شکست باند اتصال پلیسه های ظریف

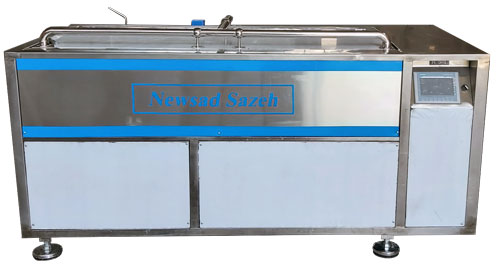

معرفی دستگاه
دستگاه شستشوي اولتراسونيك مدل NS1 2545 150×80×80 یک دستگاه تک مخزن به همراه مخزن جدا کننده روغن از آب ( (Oil Separator و سیستم فیلتراسیون است مشخصات كلي اين دستگاه عبارتند از:
- زمان شستشو: تقريبا 3 الي 60 دقيقه (بايد در نظر داشت كه اين زمان براي قطعات مختلف، و مقدار کثیفی متفاوت مي باشد).
- ابعاد كلي دستگاه: (L*W*H)217*123*90 cm
- ابعاد مفيد مخزن اولتراسونیک: (L*W*H)150*60*60 cm
- توان التراسونیک: 6000W
- فركانس: دوفرکانسه 25kHz و 45kHz
- توان حرارتی: 12kW
قسمت هاي اصلي دستگاه شستشو

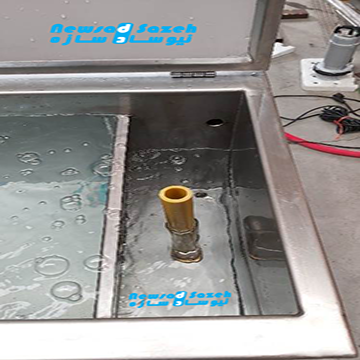

1) مخزن اولتراسونيك
مخزن اولتراسونيك مهمترين مرحله در بين مراحل شستشو مي باشد. ترنسدیوسرهای اولتراسونیک در دو دیواره و کف مخزن اصلي نصب شده است. ترنسدیوسرهای اولتراسونیک توسط سه ژنراتور 2000 وات دو فرکانسه 25 و 45 کیلوهرتز تحریک می شوند.
- مخزن داراي سيستم گرمكن با توان الكتريكي 12 كيلو وات مي باشد.
- این مخزن دارای دارای شیر برقی برای ورود آب است.
- این مخزن سنسور کنترل سطح دارد و اگر آب کمتر از آن باشد هیتر و التراسونیک ها روشن نمی شود
2)مخزن چربیگیر (Oil Separator)
پس از وارد کردن قطعه به داخل مخزن، آب سر ريز شده از مخزن به داخل مخزن جدا كننده روغن هدايت شده و پس از حذف چربي، آب تميز شده، توسط پمپ به مخزن اولتراسونيك بر مي گردد. این مخزن مجهز به سنسور کنترل سطح می باشد اگر آب کمتر از سنسور قرار بگیرد پمپ خاموش می شود.

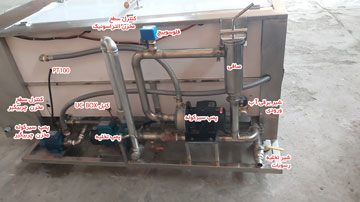

3) فیلتراسیون
این قسمت شامل صافی کف مخزن، صافی بیرون مخزن، پمپ سیرکوله، فلوسوییچ می باشد. پمپ محلول را از کف مخزن می کشد و پس از عبور از صافی کف مخزن و صافی بیرونی به مخزن بر می گرداند. فلوسوییچ بعد از 15 ثانیه عمل می کند و اگر صافی ها گرفته باشند پمپ را خاموش می کند و باید صافی ها را تمیز کرد.
4) تخلیه
جهت تخلیه رسوبات سنگین از پمپ استفاده می شود.
5) ژنراتور التراسونیک
ژنراتور التراسونیک بخش اصلی دستگاه است این سه ژنراتور دوفرکانسه(25&45kHz) مجهز به اتوسویپ، اتوفرکانس و اتوبار می باشد. حالت Sweep به اين صورت است كه دستگاه به صورت اتوماتيك فركانس ترنسديوسر ها را در يك محدوده مشخص بالا و پايين مي كند و موجب مي شود شکل مود ارتعاشي آب تغيير كند كه براي بعضي از كثيفي ها روند شستشو را تسريع مي بخشد. در پشت این ژنراتور دستگاه دكمه POWER وجود دارد كه برق ورودي ژنراتور را قطع و يا وصل مي کند. به علت حرارت زيادي كه اين ژنراتور در هنگام كار توليد مي نمايد در پشت آن يك فن تعبيه شده است كه موجب خنك شدن آن مي گردد.
6) سبد شستشو
سبد دستگاه شستشوی اولتراسونیک باید دو ویژگی مهم داشته باشند، اول اینکه تا حد امکان از میرایی امواج اولتراسونیک جلوگیری نمایند و دوم اینکه از جنسی ساخته شوند که در برابر خوردگی مقاوم باشند. ظرفیت سبد 200 کیلو گرم است و طوری طراحی شده است که از باکس های التراسونیک فاصله داشته باشد.
7) پنل کنترلی HMI
از طریق پانل HMI به PLC دستگاه متصل می شود و می توان پارامترهای زیر را تنظیم کرد:
- تنظیم قدرت التراسونیک هر کدام از ژنراتورهای التراسونیک
- تنظیم دماي آب مخزن شستشو
- تنظیم زمان شستشو
- تعیین فرکانس شستشو
- روشن کردن هیتر
- روشن کردن تایمر
- روشن کردن پمپ مخزن چربیگر
- روشن کردن پمپ فیلتراسیون
- روشن کردن پمپ تخلیه
مواد شوینده:
برای هر جنس قطعه و نوع آلودگی باید مواد شوینده خاص آن خریداری شود.دستگاه شستشوي اولتراسونيك مدل NS1 2545 150×80×80 ساخت شرکت نیوساد سازه برای زنگ بری قطعات طراحی نشده است و فقط زنگ سطحی در حد آب زنگ را از بین می برد.
تست قدرت دستگاه:

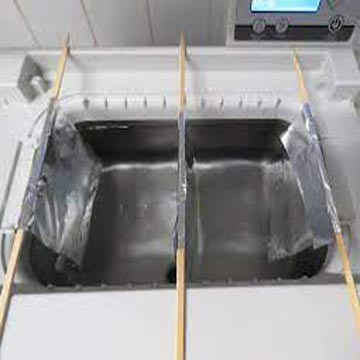

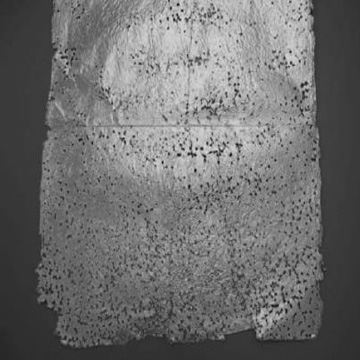

بعضی وقت ها لازم است از قدرت دستگاه اطمینان حاصل کنید برای این موضوع چندین روش تست وجود دارد که تست فویل آلومینیوم رایج ترین است .ابتدا بگذارید دستگاه به مدت 10 دقیقه کار کند تا کاملا گاز زدایی شود. اگر مخزن را تازه آب کرده اید حداقل نیم ساعت بگذارید کار کند. سپس یک تکه فویل آلومینیوم به طول 20 سانتی متر در عرض 10 سانتی متر بریده و قسمت بالا آن را چند دور حول یک چوب یا میله پیچانده و روی مخزن بگذارید بعد از سه دقیقه آن را بیرون بیاورید باید سوراخ های یکنواختی روی فویل ایجاد شده باشد. سوراخ فرکانس 45 ریزتر از فرکانس 25 کیلوهرتز می باشد. فویل آلومینیوم همان فویلی است که روی ظرف غذا کشیده می شود. فویل های ضخیمتر ممکن سوراخ نشوند و یا سوراخ های خیلی ریزی روی آنها ایجاد شود.
